시험개요

화재발생시 건축물 수직, 수평 구조부재의 구조적 안정성과 내화 성능 평가

  • - 시험시간 : 60분, 90분, 120분, 180분
  • - 구조별로 2회 이상 실시
  • - 시험 가능 최대 크기
       수직가열로 : 3 000 ㎜(W) × 3 000 ㎜(H)
       수평가열로 : 3 000 ㎜(W) × 4 700 ㎜(H)
시험품목
  • 스터드 벽체 아이콘

    스터드 벽체

  • 콘크리트패널 벽체 아이콘

    콘크리트패널 벽체

  • 건축용철강재 벽체 아이콘

    건축용철강재 벽체

  • 건축용철강제 지붕 아이콘

    건축용철강제 지붕

  • 데크바닥, 보 등 아이콘

    데크바닥, 보 등

시험항목 및 성능기준
시험 항목 등급 성능 기준
KS F 2257-5
KS F 2257-8
차염성 60분 1. 비가열면에서 10초 이상 지속되는 화염 발생이 없을 것
2. 6㎜ 균열게이지가 관통 후 150 ㎜ 이상 이동하지 않을 것
3. 25㎜ 균열게이지가 관통하지 않을 것
90분
120분
180분
차열성 60분 1. 평균온도 : 초기온도보다 140 K를 초과하지 않을 것
2. 최고온도 : 초기온도보다 180 K를 초과하지 않을 것
90분
120분
180분
관련 규격
  • KS F 2257-5 (건축부재의 내화시험방법 - 수평내력 구획부재의 성능조건)
  • KS F 2257-8 (건축부재의 내화시험방법 - 비내력 수직 구획부재의 성능조건)
시험장비

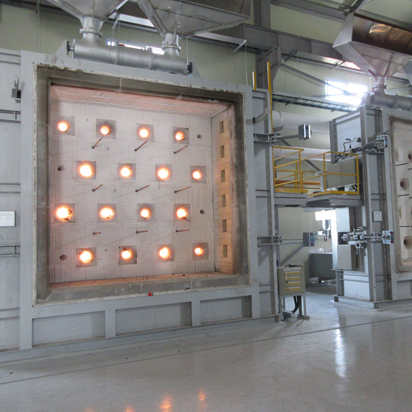

수직가열로 이미지
수직가열로
수직가열로 이미지
수직가열로
수평가열로 이미지
수평가열로
수평가열로 이미지
수평가열로
